空气开关怎么选?到底是用1P、2P、3P还是4P，别糊涂，看这里 水电小知识 2019-03-25 23:57

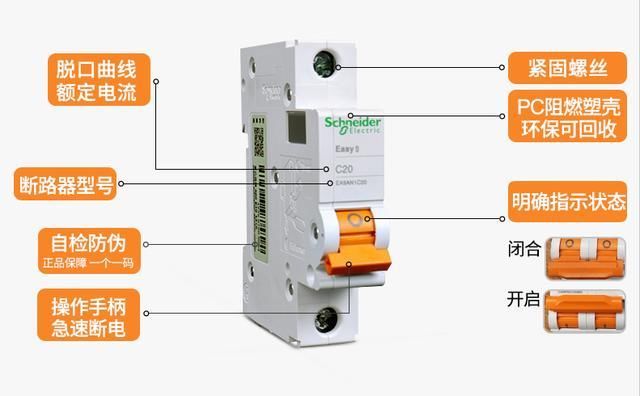

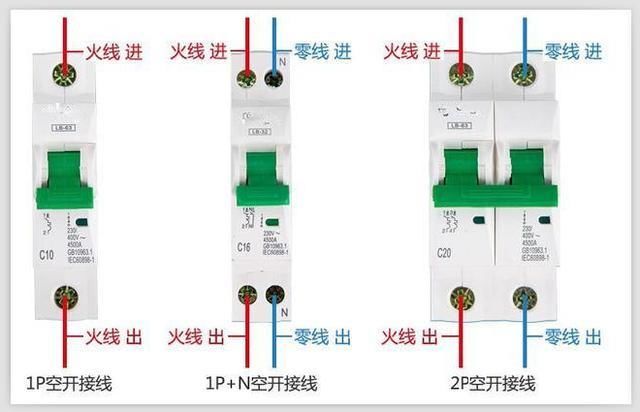

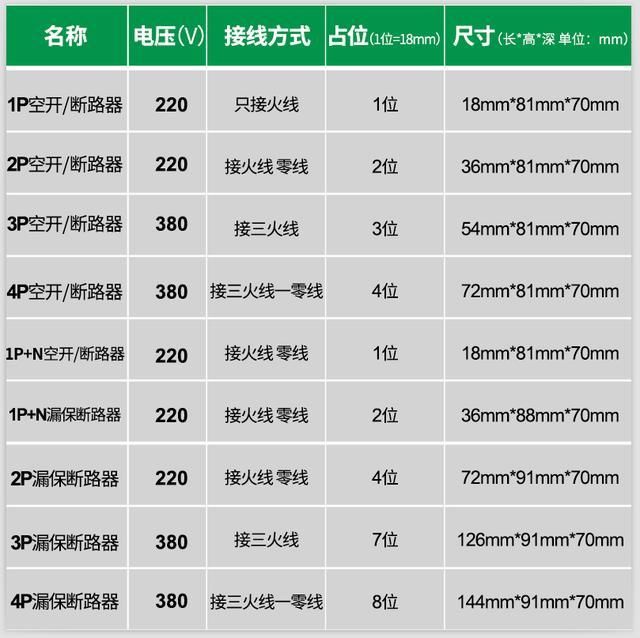

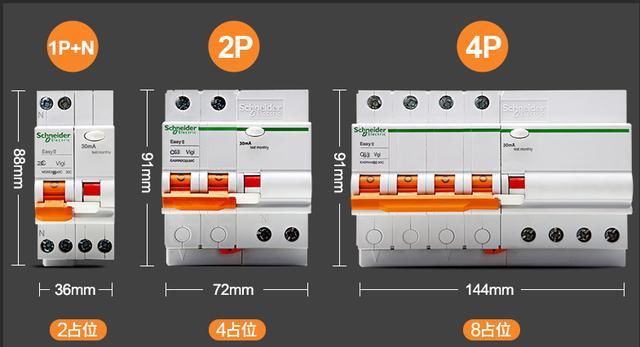

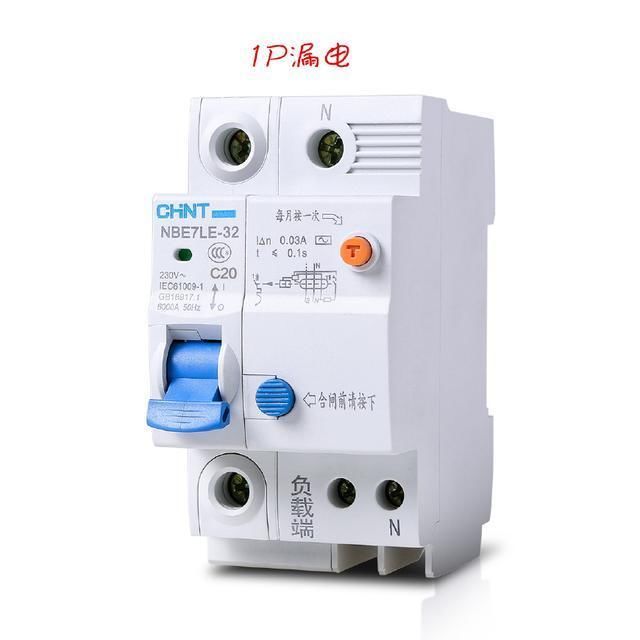

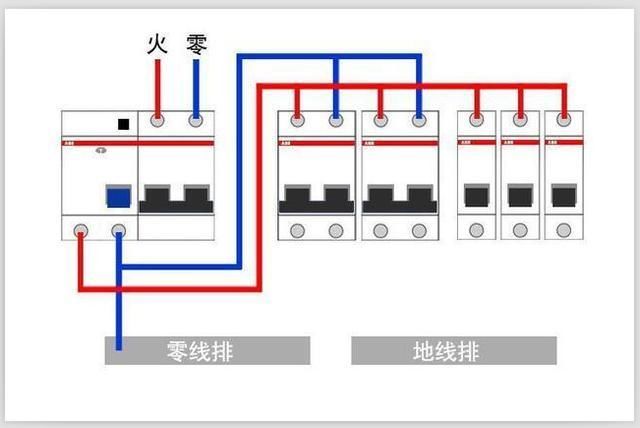

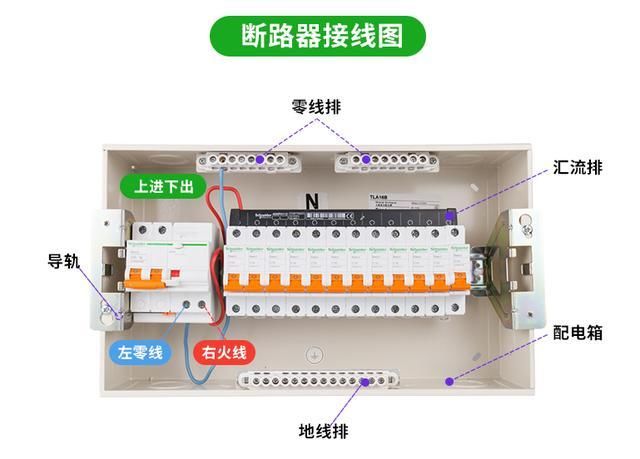

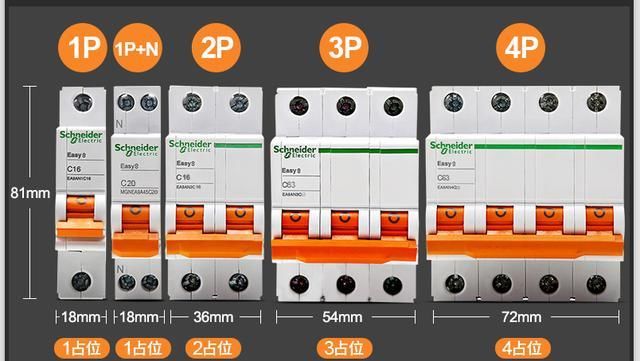

空气开关怎么选?到底是用1P、2P、3P还是4P，别糊涂，看这里 一、先给你看看1P、1P+N、2P、3P、4P空开的样子: 空开1P:属于单极空气开关，只有一进一出两个孔来控制火线，多用于家庭的照明或是只需控制火线的电器;即所控制的回路内，零线始终相通。看下图: 介于1P和2P之间的产品，叫做1P+N。从这个名字上也能看出来，1P+N(N就是零线的意思)就是在1P开关的基础上接入了一条零线。这种开关在断开时可以同时断开零线，但是提供保护时，依旧只能对火线提供保护。 其实除了1P、2P之外，还有3P、4P等,这是给380V电源用的，家装基本用不到，但是在弱电工程中还是常常会用到的。我们先从它们的宽度上进行区别，一般每1P的宽度是递增的，1P空开的宽度是18毫米，那么相应2P空开的宽度就是36毫米，3P、4P依次递增! 二、从接线上来看: 1P空开只能控制火线，在使用时就必须要配合零排使用，1p空开提供火线，零排提供零线，这样才能组成一个回路;而2P空开能独自控制火线和零线，可以单独使用。 在这个基础上，还有漏电保护需要单独说一下: 如果为了节约成本用1P，前提是照明配电箱必须具有漏电脱扣功能，至少进线(或出线的上一级)要用漏电断路器，通常的做法是在总进线空开上选择有漏电保护的空开。 有朋友说漏保的线反了，其实也不能算反了，因为漏保的接线柱“N”接线柱的方向不是固定的，既有可能是“左火右零”，又有可能是“左零右火”。接线时，要按照具体的标注顺序进行接线。我补一张图，大家参考: 配电箱实物图: 三、我的建议是配电箱在照明的线路可以考虑用1P，其他的还是多用2P的好: A. 2P和1P空气开关对线路的保护作用是一样的，都是起到短路、过载等保护作用; B. 2P的空气开关有两极，它可以同时切断火线和零线，无论是对操作时 的保护还是线路故障的保护，都要比1P的空气开关要好; C. 1P的空气开关只有一极，它只可以断开火线，无法断开零线，不能对零线进行保护，它在我们操作时或者是线路故障时的保护功能都不如 2P的空气开关; 一点关于零线过不过空开的建议: 如果我们选用1P的空气开关，空开下口只能接火线，那么零线就不可能过空开，而是要通过共用零排来接零线;这种做法大部分地区已经不再使用，建议大家不要使用这种连接方法，安全性要低很多，所以要用，也必须选用带漏电保护的总开; 如果我们选用的是2P的空气开关，空气开关的下口就可以同时接火线和零线，也就是零线都过空开;这种做法是现在最通用也最安全的作法，因为可以对零线也起到保护; 四、最后一张图总结，看完你就不会接错线而导致老是跳闸了!
|
